Download seznamu (soubory DXF jako ZIP)

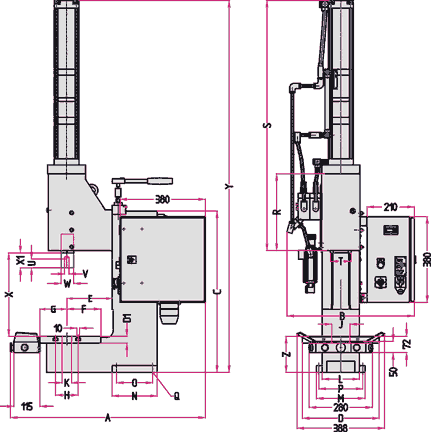

Typ 60 kN LHP



Maß

60 kN LHP

A

863

B

560

C

715

D

340

D1

30

E

200

F

150

G

120

H

100

I

12

J

80

K

60

L

165

M

215

N

200

O

160

P

195

Q

Ř 11

R

340

S

965

T

90

U

50

V

Ř 25 H7

Maß

60 kN LHP

W

55

X

115-375

X1

44 + 6 mm

Y max.

1510

Z

160

Lisovací síla kN při X barech cca

60
6 barů

Síla rychlého zdvihu kN

5,4

při X barech cca

6 barů

Zpětná síla kN

4,1

při X barech cca

6 barů

Pracovní zdvih

50 mm

z toho silový zdvih

6 mm

Provozní tlak

3 - 6 barů

Spotřeba vzduchu na jeden zdvih

14,9 l

Pneum. přípojné vedení


1/2"

Připojení na sí»

220 V AC

Řídící napětí

 24 V DC

Počet zdvihů za minutu

35

Váha

210 kg

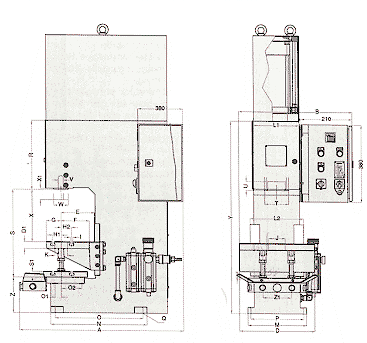

Typ 110 kN HPC



Rozměr

110 kN HPC

A

948

B

540

D

360

D1

33

E

160

F

135

G

70

H1

40

H2

50

I

12

J

80

K

60

L1

220

L2

256

M

280

N

560

O

420

O1

30

O2

98

P

254

Q

Ř 11

R

340

S

435

S1

30

T

115



Rozměr

110 kN HPC





U

43





V

Ř 25 H7





W

70





X max.

295





X1

44 + 6 mm





Y

952





Z

176





Z1

135













Provozní tlak

3 - 6 barů





Lisovací síla při 6 barech

110 kN





Síla rychlého zdvihu při 6 barech

11 kn





Zpětná síla při 6 barech

9 kn





Pracovní zdvih

50





z toho silový zdvih

6





Spotřeba vzduchu na dvojitý zdvih


27l





Počet zdvihů za minutu

 30





Připojení na sí»

220V AC 3A





Řídící napětí

24 V DC





Pneum. přípojné vedení


1/2"





Váha spodní upínací desky


15,5 kg





Váha

405 kg
