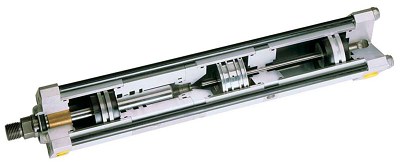

Konstrukce a funkce:

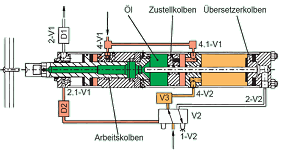

Přívod 4-V1 je zatížen tlakem, přívod 2-V1 je odvzdušněn. Pracovní píst a přísuvný píst vyjíždějí malou silou a velkou rychlostí. Měrný tlak působí na 2.1-V1 a udržuje ventil V2 ve výchozí poloze. Ventil V1, zařízení zákazníka, zde není zobrazen.
|
|
|

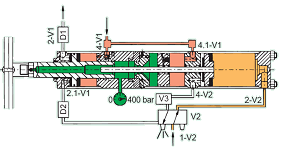

Pracovní píst naráží na odpor a měrný tlak se snižuje pomocí škrticího ventilu D2. Ventil V2 přepne, převodní píst vyjede a přeruší hydraulické spojení mezi přísuvným pístem a pracovním pístem.
|
|
|

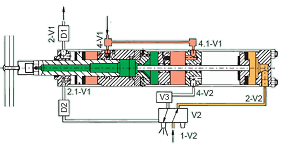

Začne působit převod tlaku resp. síly, tj. pracovní píst se pohybuje proti převodnímu pístu zvětšenou silou, zmenšenou rychlostí a zkráceným zdvihem (posuvem).
|
|
|

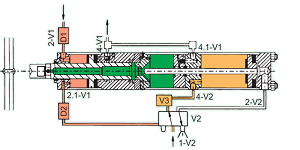

Přívod 2-V1 je zatížen tlakem. Přívod 4-V1 je odvzdušnen. Pracovní píst a převodní píst zajíždějí současně. Jakmile převodní píst znovu otevře hydraulické spojení mezi přísuvným pístem a pracovním pístem, začne na přísuvný píst působit tlak oleje a pohybuje se spolu s pracovním pístem zpět do výchozí polohy.
|
|
 Oblasti použití:
- Přetváření
- Montáž
- Napínání
|
Výhody: |
|
- Velké zvedací síly působící tlakem na vzduchovou a olejovou prstencovou plochu
- Čistý pneumatický provoz bez hydraulického agregátu
- Rychlý, pneumatický přísuvný a zpětný zdvih
- Automatické přepínání na silový zdvih
- Vysoká frekvence zdvihů (závislá na dráze)
- Absolutní oddělení vzduchu od oleje
- Libovolné umístění, kompaktní konstrukce
|
- Přípojka pro měřicí a řídící zařízení
- Žádný rozprášený olej v pracovním prostoru
- Řízení sériově vyráběnými pneumatickými ventily
- Snadno udržovatelný – šetřící nástroje
- Nehlučný chod
- Šetřící energii, úspora tlakového vzduchu činí až 80%
- proti pneumatickým válcům
|
- Ve válci nejsou žádné spirálové pružiny, které be se při každém pracovním taktu stlačovaly a rozpínaly. Pružiny zatěžované vysokými frekvencemi mají omezenou životnost a při prasknutí zničí celý přístroj.
|
A proto: |
|
- Na převodní píst nepůsobí během silového zdvihu žádná síla opačného směru. Přístroj funguje již při 2 barech.
- Neustálý tlak na převodní píst při zpětném zdvihu. Tlak jakož i rychlost zpětného zdvihu jsou nastavitelné.
|
- Mimořádně výhodná spotřeba vzduchu
- Vysoká životnost přístroje, hydraulických a pneumatických těsnění od předních německých výrobců
|

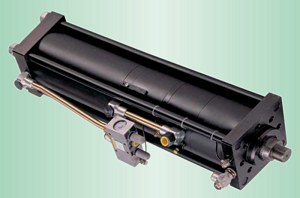

Provedení LS |
|
|
|
Celkové zdvihy:
Silové zdvihy:
Síly:
Provozní tlak:
|
50-200 mm
6 bis 12 mm
20 kN-500 kN
6,5 bar
|
|
|

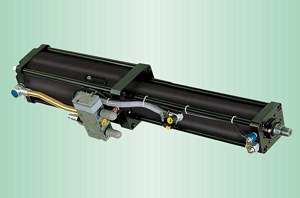

Provedení LL |
|
|
|
Celkové zdvihy:
Silové zdvihy:
Síly:
Provozní tlak:
|
50-200 mm
20 und 24 mm
20 kN-300 kN
6,5 bar
|
|
|

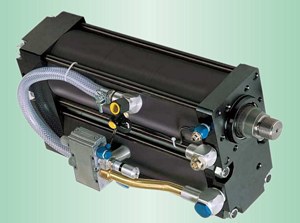

Provedení CS |
|
|
|
Celkové zdvihy:
Silové zdvihy:
Síly:
Provozní tlak:
|
50-200 mm
6 bis 12 mm
20 kN-500 kN
6,5 bar
|
|
|
Provedení CL |
|
|
|
Celkové zdvihy:
Silové zdvihy:
Síly:
Provozní tlak:
|
50-200 mm
20 und 24 mm
20 kN-500 kN
6,5 bar
|
|
|
|
Další rozměry a provedení
na požádání.
|
Objednejte si, prosím, samostatný prospekt.
|
